流化床锅炉炉膛检修升降平台






专利产品   国际首创              安全、高效、便捷、省钱



1、产品简介

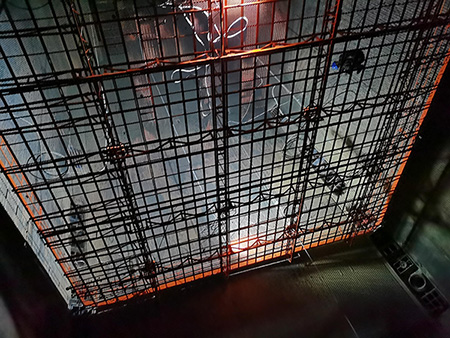

       热电厂锅炉炉膛检修升降平台简称:检修平台。该检修平台适用于任何吨位蒸发量的循环流化床锅炉和煤粉锅炉,主要是大中小各类热电厂在进行该类锅炉炉膛检修时,承载运送维修工作人员上下往复作业的电动升降工作平台。该检修平台采用片式结构形式,按照锅炉炉膛内径尺寸量体设计,每个部件均能从400mm-550mm之间的圆形或方形检修人孔进入锅炉炉膛内组装。检修平台安装完成后,平台整体四周离水冷壁、水冷屏(或折燃角)的距离在350mm以内,充分保证检修平台在上升的过程中能绕过水冷屏(或折燃角);实现一次安装就能检修到炉膛顶部、水冷壁和水冷屏(或折燃角)等炉膛内燃烧室以上部分每一个需要检修的工作面。不仅方便施工、快速组装、电动升降,而且还能节省大量扎制脚手架的人工费,比使用脚手架具有更高的安全性;
更重要的是一次悬挂安装后即可将一台循环流化床锅炉的炉膛检修完毕!
2、结构特点
       该检修平台由承重平梁、片式连接架、提升机支架、平台走台、走台护栏、提升机构、电控系统、防倾斜防坠落装置和顶紧防晃动装置几部分组成。承重平梁由两道(4组或6组)水平放置的三角形截面椼架焊接而成,其他部件采用片式结构。在炉底风帽上同一个水平面即可完成安装,不存在立体作业,上方没有物件坠落,安装过程没有安全隐患。安装前仅需要在锅炉外面顶部钻8个Ф12mm孔,将专用钢丝绳引入炉膛即可,不再需要对原有锅炉进行其他任何的改动。炉顶钢丝绳悬挂、系紧方式采用起重链条悬挂链接,起重链条单条承重2000Kg。钢丝绳出厂时已按照规范系好,每次安装不再需要重复拧紧钢丝绳。炉顶钢丝绳该项悬挂、系紧方法于2018年4月24日成功申请专利,专利号:Z L 201820593823 .3。检修平台走台采用可折叠的结构形式,当检修平台在安装时,走台先使用折叠的方式放置固定,这将保证检修平台可以直接在锅炉炉膛风帽上安装完成;当把检修平台上升到燃烧室以上位置再打开折叠部分平台走台。

3、功能介绍
3.1、快速组装
       每个部件均能从400mm-550mm之间的圆形或方形检修人孔进入锅炉炉膛内,可以直接在锅炉炉膛风帽上安装完成。以130t/h锅炉炉膛检修为例,采用本检修平台3个工人组装用时仅2个小时,拆卸用时50分钟,非常适合在抢修情况下快速组装、拆卸。

3.2、提升机构特点
       提升电机是带有电磁制动器的三相异步电机(出口欧盟级别),断电状态下电机马上制动实现自锁,防止悬吊的检修平台发生滑降坠落。向上提起电机制动手柄时,即可将制动器手动打开,使悬吊的检修平台在自重作用下实现手动滑降。

3.3、电控系统特点
       在工作中,如果控制四台电机的任何一台的电器元件出现故障,或者任意电机出现故障,检修平台均不再整体上升或者下降;避免出现四台电机不同步工作,引起检修平台向一侧倾翻。
       供电系统采用三相五线制,柜箱采用防尘不锈钢设计,电气系统设置过热、短路、漏电等保护装置。设有能够切断主电源控制回路,独立于各控制电路的急停按钮。
       电控系统连接四个电机以及遥控手柄的接线采用快速接头,主电源接线采用航空快速插头,整个安装过程不用使用螺丝刀等工具。


3.4、防倾斜防坠落装置(安全锁)
       两根钢丝绳规格、长度相同,当工作主钢丝绳断裂时,防坠落防倾斜装置机构工作锁住安全钢丝副绳,实现自动锁绳防止检修平台从空中坠落。
当悬吊的检修平台倾斜至18°角时,防坠落防倾斜装置机构工作,锁住安全钢丝副绳,防止检修平台侧翻造成事故。
3.5、顶紧防晃动装置
       在检修平台的轴向左、右两侧各安装一套顶紧防晃动装置,在检修平台需要保持悬吊静止时,调紧该装置锁住检修平台防止晃动,即可进行焊接施工作业;在检修平台需要上升或下降时,调松该装置检修平台即可顺畅地上下移动。该装置在顶紧水冷壁管后,由于接触面较大,不会伤害到水冷壁管。
