煤粉锅炉炉膛检修升降平台




专利产品   国际首创            安全、高效、便捷、省钱


1、产品简介

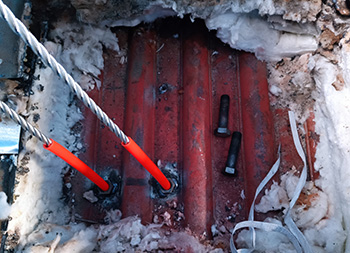

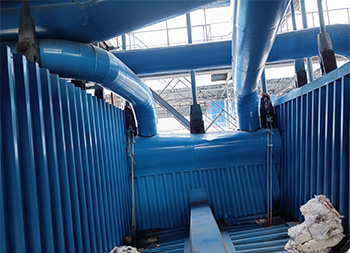

       热电厂锅炉炉膛轨道式检修升降平台,简称:炉膛轨道式检修升降平台;适用于各种大小吨位煤粉锅炉炉膛检修时使用。该炉膛轨道式检修升降平台按照煤粉锅炉炉膛内径尺寸,采用整体模块结构设计,每个部件均能从450mm-550mm圆形或方形检修人孔进入锅炉炉膛内组装;检修平台安装时只需要从锅炉外面顶部钻8个Ф12mm的孔,将专用钢丝绳引入即可。组装时,沿锅炉炉膛轴向中心线两侧安装检修升降平台轨道,轨道上装有可以轴向左右移动的工作小车,工作小车上安装并固定可以两侧折叠的小车走台。检修平台安装完成后小车走台离水冷壁的距离在100~350mm以内,充分保证检修平台在上升的过程中能绕过折燃角,实现一次安装就能检修到炉膛顶部、水冷壁等炉膛内燃烧室以上部分每一个需要检修的工作面。



2、结构特点

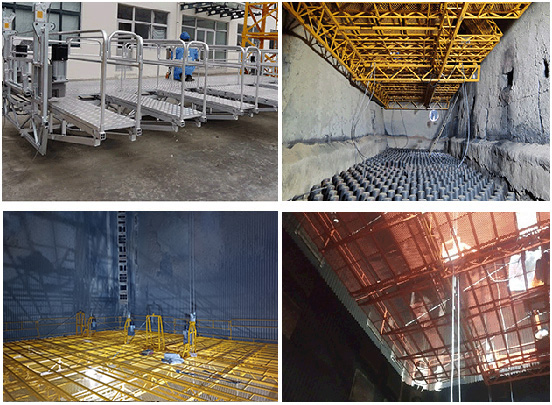

       炉膛轨道式检修平台分五大主要部分组成:提升机支架、椼架轨道、工作小车、小车走台、提升机构。椼架轨道为两条水平放置的三角形截面椼架,提升机支架通过片式连接架与椼架轨道连接。工作小车采用片式结构,通过螺栓连接在一起,安装在椼架轨道上,通过变幅机构带动沿椼架轨道轴向移动。小车走台的结构形式采用三折叠的结构形式,用螺栓把折叠走台的中间部分与小车连接在一起,固定后可以向两侧折叠。提升机构由提升机构和电机组成,分别安装在炉膛检修平台的四个角上,通过从锅炉外面顶部引入Ф8.6mm的专用钢丝绳,在电控系统的操作下实现电动上、下升降的功能。



3、功能介绍

       炉膛轨道式检修平台四个角的提升机支架上分别安装4台提升机构,提升机构上端安装有防坠落装置,通过操作电控系统控制提升机构实现上升或者下降。工作小车安装在椼架轨道上,通过操作电控系统控制变幅机构带动左右移动的工作小车沿椼架轨道轴向移动。工作小车上安装并固定可以两侧折叠的小车走台,小车走台折叠部分展开后离水冷壁的距离在100~350mm以内,在检修平台的轴向左右两侧各安装一套顶紧防晃动装置。
